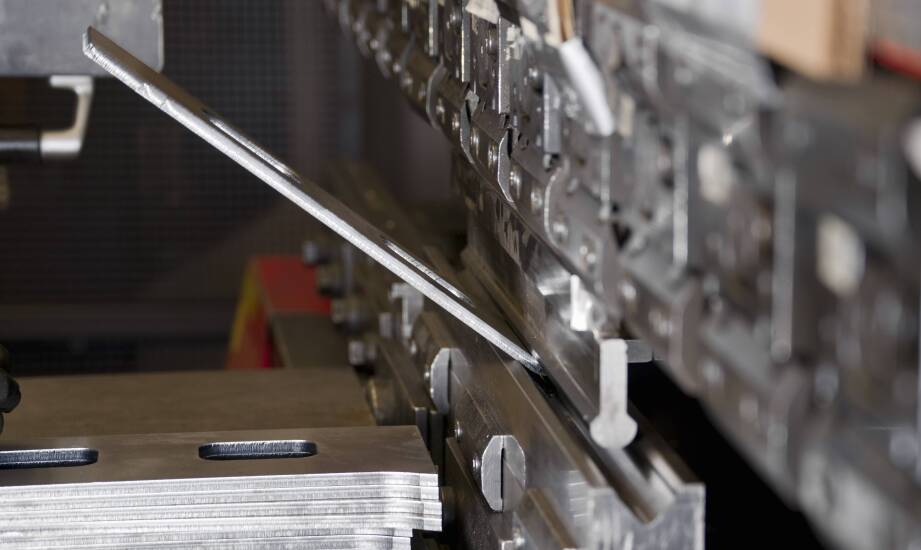

Trzy sposoby prowadzenia gięcia w prasie krawędziowej i rola geometrii narzędzi

Kształtowanie detali stalowych lub aluminiowych na pozór wydaje się prostym procesem technologicznym. Ten sam profil można jednak uformować na prasie trzema zupełnie odmiennymi metodami obróbki plastycznej. Każda z wybranych dróg diametralnie zmienia obciążenie mechaniczne działające na korpus maszyny i determinuje ostateczną jakość krawędzi. Zrozumienie fizycznych różnic między gięciem w powietrzu, wariantem dociskowym a pełnym zgniataniem ułatwia optymalizację cyklu produkcyjnego. Niewłaściwe dopasowanie parametrów nacisku często skutkuje poważnymi błędami wymiarowymi oraz niekontrolowanym odkształcaniem się struktury. Decyzja o wyborze strategii musi opierać się na dokładnej analizie grubości blachy, jej twardości i pożądanego promienia.

Przeczytaj również: Jakie są sekrety gotowania idealnego makaronu spaghetti?

Mechanika gięcia w powietrzu i wariant dociskowy

W technologii swobodnego formowania w powietrzu ostateczny kąt rozwarcia wynika z precyzyjnego ustalenia głębokości, na jaką stempel wciska materiał w rowek matrycy V. Powierzchnia arkusza opiera się wyłącznie na dwóch zewnętrznych krawędziach narzędzia dolnego oraz na samym czubku opadającego stempla. Materiał nie osiąga fizycznego kontaktu z dnem oprzyrządowania, co pozostawia mu przestrzeń do sprężystego odkształcenia. Zwiększenie głębokości wejścia suwaka skutkuje uformowaniem ostrzejszego kąta gięcia. Obowiązkiem operatora staje się kompensacja sprężynowania blachy poprzez celowe nadgięcie detalu o kilka stopni. Strategia ta wymaga relatywnie niewielkiej siły tłoczenia w porównaniu do innych metod kształtowania. Gwarantuje także ogromną elastyczność, ponieważ jedna konfiguracja matrycy pozwala na wykonanie serii elementów o różnych kątach.

Przeczytaj również: Kufer samochodowy jako sposób na utrzymanie porządku w bagażniku

Zupełnie inaczej zachowuje się materiał poddany technologii dociskowej, która wymusza wciśnięcie całej formowanej krawędzi bezpośrednio do dna rowka. Fizyczna geometria dobranych narzędzi, a nie zaprogramowana głębokość skoku osi, stanowi główny czynnik decydujący o uzyskanym wymiarze. Odpowiednio wysoki docisk stabilizuje zadaną płaszczyznę i niemal całkowicie neutralizuje zjawisko samoczynnego prostowania się metalu po zwolnieniu bloku. Uzyskanie wysokiej powtarzalności detali wymaga pięciokrotnie większej siły nacisku niż w przypadku obróbki powietrznej. Generuje to potężne obciążenia dla ramy konstrukcyjnej, siłowników hydraulicznych i samych narzędzi roboczych.

Przeczytaj również: Jakie są korzyści wynikające z zastosowania uszczelek teflonowych w systemach gazowych?

Pełne zgniatanie a precyzja geometrii oprzyrządowania

Pełne zgniatanie, określane w literaturze technicznej jako coining, spycha wytrzymałość materiału poza granice sprężystości. Stempel dociska arkusz z potężną mocą, wymuszając plastyczne płynięcie struktury metalu wewnątrz obrysu matrycy. Otrzymany kształt staje się niemal lustrzanym odbiciem przestrzeni roboczej, co pozwala na osiągnięcie absolutnej dokładności wymiarowej. Technika ta wymaga perfekcyjnie spasowanych stempli wykonanych z utwardzanych stopów, ponieważ siła nacisku dziesięciokrotnie przekracza standardowe wartości. Nawet minimalne odchylenia w centrowaniu osi skutkują zniszczeniem krawędzi tnących lub uszkodzeniem mocowań.

Wielkość śladów technologicznych widocznych na zewnętrznej powłoce zależy od promienia czubka stempla, szerokości rowka matrycy i grubości obrabianej ścianki. Podczas gięcia swobodnego promień wewnętrzny profilu formuje się naturalnie i stanowi zazwyczaj od 15 do 17 procent szerokości otwarcia matrycy. Zastosowanie zbyt ostrego narzędzia przy grubym i twardym materiale wywołuje głębokie zarysowania wzdłuż zgięcia. Nadmiernie szerokie rozwarcie V podnosi z kolei ostateczny promień, osłabiając konstrukcyjną nośność wykonanego elementu. Narzędzia dedykowane do zgniatania muszą precyzyjnie odwzorowywać zakładaną geometrię detalu.

Zaawansowana maszyna do gięcia blachy potrafi na bieżąco analizować i redukować fizyczne ograniczenia używanego stopu. Systemy sterowania numerycznego monitorują opór stawiany przez metal i dynamicznie korygują ciśnienie w układzie z dokładnością do setnych milimetra. Eksperci firmy Maszyny Polskie podkreślają, że nowoczesne urządzenia CNC wykorzystują systemy aktywnej kompensacji ugięcia strzałki stołu. Mechanizm ten gwarantuje utrzymanie identycznego kąta na całej długości profilu, eliminując problem nierównomiernego rozkładu sił na krawędziach bocznych stołu roboczego.

Parametry obróbki a minimalizacja strat materiałowych

Decyzja o wdrożeniu konkretnego wariantu kształtowania decyduje o opłacalności całego procesu technologicznego w zakładzie. Zgodność wybranej metody z geometrią narzędzi pozwala uniknąć powstawania mikropęknięć na warstwie zewnętrznej. Błędy na etapie planowania obciążeń hydraulicznych powodują uszkodzenia powierzchni, nadmierne odkształcanie detali i lawinowy wzrost braków w partii. Właściwe skalibrowanie prasy z odpowiednim zestawem matryc zapewnia płynny przebieg cyklu oraz ogranicza zużycie najdroższych podzespołów mechanicznych. Zrozumienie zachowania obrabianego stopu ułatwia inżynierom przewidzenie reakcji materiału przed uruchomieniem masowej produkcji.
