Jak czytać dokumentację dławika do kompensacji mocy biernej: budowa, parametry i wymagania

Jak czytać dokumentację dławika do kompensacji mocy biernej: budowa, parametry i wymagania

Sama nazwa dławika kompensacyjnego nie zdradza, jak ten element zachowa się w rzeczywistym układzie kompensacji mocy biernej pojemnościowej. W instalacjach przemysłowych, gdzie rozległe sieci kablowe generują jej nadmiar, właściwy dobór dławika wymaga analizy jego budowy i parametrów. Bez zrozumienia tych aspektów, próba kompensacji może prowadzić do niebezpiecznych rezonansów lub być po prostu nieskuteczna.

Przeczytaj również: Kluczowe aspekty wyboru serwisu sprężarek śrubowych dla Twojej firmy

Budowa dławika a jego właściwości

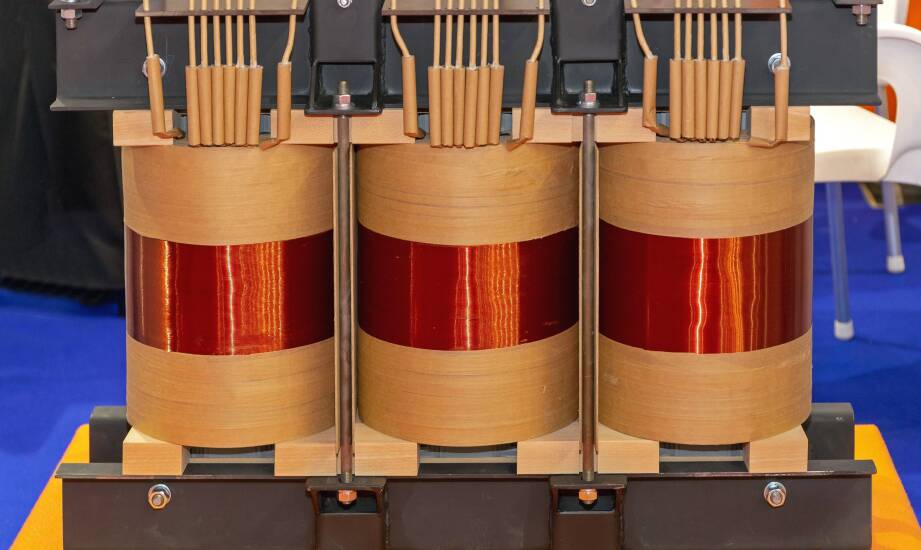

Podstawę konstrukcji stanowi rdzeń wykonany z blachy transformatorowej zimnowalcowanej, który zapewnia wysoką przenikalność magnetyczną. W jego strukturze wprowadza się precyzyjnie dobrane szczeliny powietrzne, które linearyzują charakterystykę magnetyczną. To kluczowy zabieg, który ogranicza nieliniowość prądu i zapobiega nasyceniu rdzenia. Uzwojenia wykonuje się zazwyczaj z miedzi, nawijając je warstwowo lub profilowo, co pozwala zminimalizować straty. Całość jest chroniona przez obudowę – najczęściej hermetyczną kadź stalową – która zabezpiecza przed wilgocią i odpowiada za chłodzenie.

Przeczytaj również: Preferencyjne warunki zakupu maszyn do lodów: Jakie korzyści możesz uzyskać?

Każdy z tych elementów ma bezpośredni wpływ na działanie urządzenia. Rdzeń decyduje o indukcyjności i stratach żelaznych, szczelina stabilizuje parametry przy zmiennym obciążeniu, a jakość uzwojeń determinuje prąd znamionowy. Zastosowanie materiałów o niskiej histerezie w rdzeniu i miedzi o wysokiej przewodności ogranicza nagrzewanie się dławika podczas ciągłej pracy.

Przeczytaj również: Optymalizacja systemów wentylacyjnych dzięki zastosowaniu spiro rur

Kluczowe parametry w dokumentacji i zastosowanie

Analizując dokumentację, należy zwrócić uwagę na kilka kluczowych wartości. Indukcyjność podawana w milihenrach (mH) bezpośrednio przekłada się na moc kompensacyjną (przykładowo 28,2 mH dla 18 kvar). Z kolei prąd znamionowy, np. 25,9 A, określa maksymalną obciążalność termiczną. Równie ważne jest napięcie pracy (zazwyczaj 400 V lub dla sieci średniego napięcia do 15 kV) oraz klasa izolacji, która definiuje odporność na temperaturę – klasa F pozwala na pracę uzwojeń w temperaturze do 155°C.

W praktyce przemysłowej dławiki kompensacyjne łączy się równolegle ze szynami rozdzielni. Ich zadaniem jest pochłanianie nadmiaru mocy biernej pojemnościowej, generowanej np. przez długie linie kablowe lub niedociążone silniki synchroniczne. Działając w torze kompensacji, często obok baterii kondensatorów, stabilizują współczynnik mocy cos φ. To przekłada się na mniejsze straty przesyłowe i pozwala uniknąć kar za energię bierną.

Warunki pracy w zakładzie, takie jak temperatura otoczenia czy częstotliwość sieci (50 Hz), pomagają ocenić zgodność produktu z normami, np. PN-EN 60076-6 dla dławików. W branżach o szczególnych wymaganiach, jak sektor morski, kluczowe stają się dodatkowe certyfikaty, np. od Polskiego Rejestru Statków (PRS). Producenci tacy jak Inducto, realizujący cały cykl produkcyjny we własnym zakładzie, mogą dostarczyć prototypy i krótkie serie precyzyjnie dopasowane do specyfiki danej instalacji.

Właściwa ocena dławika zaczyna się od analizy jego budowy i parametrów technicznych, a kończy na dopasowaniu do warunków całej instalacji, w tym zgodności z normami IEC/EN. Prawidłowy dobór urządzenia zapobiega przegrzaniu i rezonansom, gwarantując stabilność i bezpieczeństwo sieci energetycznej.
