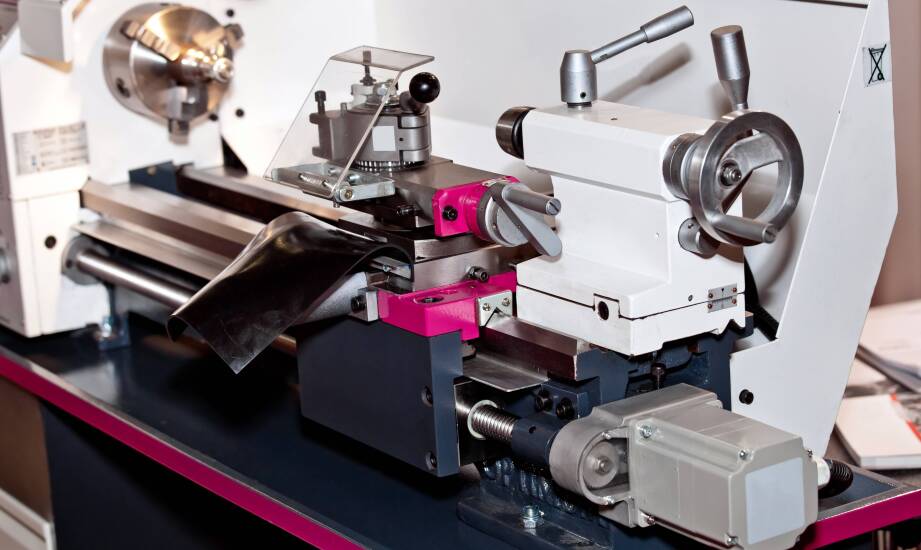

Cyfrowy pomiar osi w tokarce konwencjonalnej — kiedy wspiera powtarzalność, a kiedy ujawnia ograniczenia

Starsze tokarki konwencjonalne wymuszają na operatorze wielokrotne cofanie sanek narzędziowych. Każdy powrót noża do materiału wymaga ponownego mierzenia detalu za pomocą suwmiarki lub precyzyjnego mikrometru. Przy obróbce krótkich serii produkcyjnych ciągłe kontrolowanie średnicy znacząco wydłuża całkowity czas przezbrajania maszyny. Poleganie wyłącznie na wytartej skali pokrętła posuwu potęguje dodatkowo ryzyko powstawania kosztownych pomyłek wymiarowych. Wypracowanie idealnej powtarzalności staje się w takiej sytuacji trudną walką z luzami układu napędowego, a nie kwestią samej techniki skrawania metalu. Zastosowanie odpowiedniego wsparcia pomiarowego diametralnie zmienia ten tradycyjny proces.

Przeczytaj również: Jakie są sekrety gotowania idealnego makaronu spaghetti?

W jaki sposób pomiar cyfrowy eliminuje błędy luzów?

Bezpośredni odczyt położenia ukazuje faktyczny przesuw suportu maszyny na osiach, ignorując całkowicie luzy występujące na gwintach śruby pociągowej. Tokarz na bieżąco obserwuje rzeczywistą pozycję narzędzia skrawającego na czytelnym wyświetlaczu urządzenia. Rozwiązanie to usuwa błędy wynikające ze zużycia mechanicznego napędów oraz odciąża pamięć pracownika przy ustawianiu wielu kolejnych przejść noża. Poprawnie zamocowany liniał optyczny współpracujący z dokładną głowicą sprawia, że odchyłka między wskazaniem ekranu a fizyczną pozycją noża spada poniżej 0,01 milimetra. Praca przestaje opierać się na intuicyjnym wyczuwaniu oporów na korbie suportu.

Przeczytaj również: Kufer samochodowy jako sposób na utrzymanie porządku w bagażniku

Systemy tego typu pracują najczęściej w dwóch podstawowych wariantach logicznych, które technolog dobiera do charakteru obrabianego detalu. Tryb absolutny narzuca jeden sztywny punkt zerowy dla całej dostępnej osi ruchu. Operator odnosi wszystkie wymiary do tej głównej bazy geometrycznej, co zdecydowanie przyspiesza pracę przy stałych punktach odniesienia na długich wałkach. Z kolei tryb przyrostowy rejestruje wyłącznie względne odległości między dwoma sąsiadującymi pozycjami. Funkcja ta doskonale wspiera sekwencyjne toczenie wielu różnych średnic na pojedynczej części, zdejmując z barków tokarza konieczność dodawania wymiarów w pamięci.

Przeczytaj również: Jakie są korzyści wynikające z zastosowania uszczelek teflonowych w systemach gazowych?

Kiedy nowy układ pomiarowy porządkuje pracę warsztatu?

Seryjne toczenie zróżnicowanych średnic zewnętrznych oraz wewnętrznych zyskuje na dynamice dzięki stałemu podglądowi realizowanego wymiaru. Odpowiednio dopasowany odczyt cyfrowy do tokarki pozwala operatorowi błyskawicznie powrócić do wcześniej zapisanej pozycji cięcia materiału. Człowiek obsługujący obrabiarkę po prostu notuje w systemie wartość docelową i przy kolejnej partii surowca osiąga ją jednym płynnym ruchem suportu. Brak konieczności ciągłego zatrzymywania wrzeciona drastycznie ogranicza całkowity czas obróbki mechanicznej. Identyczne ułatwienie dotyczy precyzyjnego nacinania gwintów oraz wytaczania głębokich rowków, gdzie elektroniczne wskazanie gwarantuje zawsze idealny punkt startowy narzynki.

Wiarygodność generowanych na ekranie wyników zależy jednak ściśle od poprawnego mechanicznego osadzenia całego układu sensorycznego na korpusie maszyny. Nierównoległe przykręcenie liniału pomiarowego względem osi posuwu natychmiast fałszuje pokazywane wartości. Podobne odchylenie osiowości samej głowicy skanującej generuje narastający błąd geometryczny, który przy dystansie 100 milimetrów osiąga niekiedy odchyłkę rzędu 0,05 milimetra. Poważnym czynnikiem zagrażającym precyzji odczytów pozostaje również agresywne środowisko panujące bezpośrednio w strefie skrawania metalu. Uderzenia gorących wiórów oraz zalewanie chłodziwem przyspieszają naturalną degradację delikatnej optyki. Profesjonalne zakłady obróbki montują z tego powodu pancerne osłony aluminiowe o wysokiej klasie szczelności IP54 oraz specjalistyczne zgarniacze gumowe chroniące prowadnice liniału.

Kiedy modernizacja starszej obrabiarki ma uzasadnienie?

Inwestycja w nowoczesne wyposażenie elektroniczne przynosi zakładane rezultaty wyłącznie pod jednym, bardzo surowym warunkiem technicznym. Dodanie cyfrowego systemu pomiarowego opłaca się tylko na maszynie o nienagannej geometrii łoża. Hartowane prowadnice suportowe nie mogą wykazywać głębokich wytarć, a główne wrzeciono musi absolutnie utrzymywać stabilność współosiową podczas agresywnego toczenia. Jeśli błędy kształtu obrabianej części stalowej wynikają ze skrajnego zużycia mechanicznego korpusu, najlepsza elektronika nie zlikwiduje problemu stożkowatości wałków. Gdy jednak ogólny stan techniczny sprzętu pozostaje bez zarzutu, instalacja trójosiowego zestawu optycznego radykalnie podnosi kulturę pracy bez konieczności kupowania nowego urządzenia.

W ramach działalności firmy Bulmach systematycznie dobieramy zaawansowane komponenty CNC oraz niezawodną hydraulikę siłową dla krajowych zakładów przemysłowych. Od 1994 roku dostarczamy polskim przedsiębiorstwom z branży metalowej solidne bułgarskie obrabiarki oraz profesjonalne części zamienne wspierające efektywną modernizację parków maszynowych. Na co dzień obserwujemy, że rzetelnie zaplanowana rozbudowa sprzętu konwencjonalnego o czułe układy wieloosiowe widocznie stabilizuje jakość produkcji. Doposażenie starych maszyn w solidne liniały eliminuje czynnik ludzkiego zmęczenia i pozwala bezpiecznie konkurować o zlecenia na detaliczną obróbkę skrawaniem.
